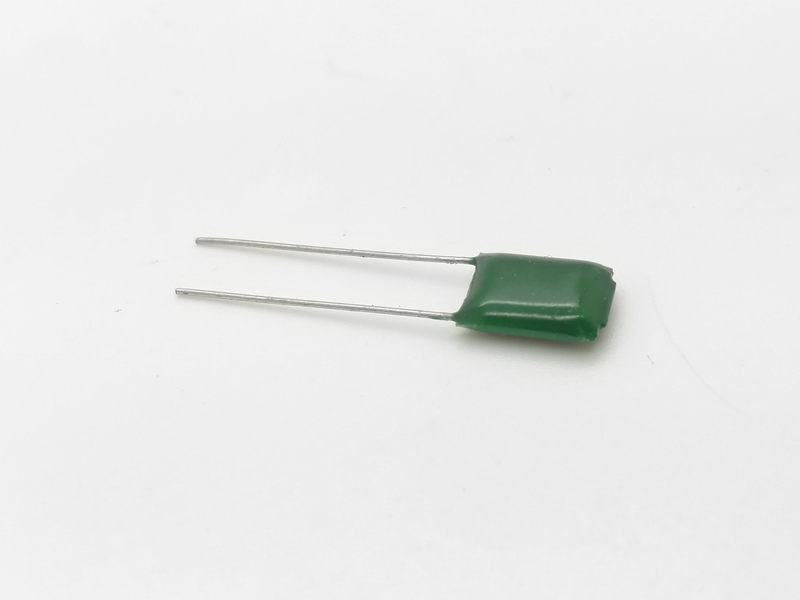

Condensator 2A333J (tone cap) 0,033 μf

Condensator 2A333J (polyester) met een capaciteit van 0,033 μf voor de regeling van de tone.

Deze condensator of tone cap heeft een gemiddelde tot lage capaciteit. Hoe lager de capaciteit des te hoger de weerstand en hoe helderder het geluid.

Zo werkt een toon condensator?

De tone cap (condensator) wordt in serie geschakeld met een draaiweerstand (ook wel potentiometer of kortweg potmeter). Gebruikelijk wordt voor de regeling van de tone een lineaire potmeter (B) gebruikt met een waarde van 250 kOhm bij enkelspoelselementen of 500 kOhm bij humbuckers. Zou je een logaritmische potmeter (A) gebruiken dan zou het effect op de toon slechts op een tiende van de slag van de potmeter waarneembaar zijn. Als je de de potmeter helelmaal openzet (minimale weerstand) gaat er veel signaal richting de condensator. De hoogte van de weerstand van de condensator is frequentie-afhankelijk: een lage weerstand bij hoge frequenties en een hoge weerstand bij lage frequenties. Zo nemen de hoge frequenties (treble) de weg van de minste weerstand naar de aarde en bereiken dus nooit de output waardoor het geluid simpelweg minder treble ('hoog') bevat en dus warmer klinkt. Draai je de potmeter helemaal dicht dan stroomt er weinig tot geen signaal langs de tone cap en blijven de hoge frequenties behouden. Het geluid klinkt dan dus helderder / scheller.

De weerstand van de condensator is afhankelijk van de capaciteit. Deze wordt aangegeven in farads. Hoe hoger de capaciteit hoe lager de weerstand. WIl je dus een warmer geluid dan kies je voor een condensator met een hogere capaciteit (bijvoorbeeld van 0,068 μf). WIl je juist een helderder geluid dan kies je een condensator met een lagere capaciteit (bijvoorbeeld 0,022 μf). Het kan echter zijn dat het geluid bij een te hoge weerstand te schel wordt, dan is de tone cap van 0,033 μf een goede optie.

Wil je meer weten over tone caps? Lees het artikel 'Hoe werkt een tone knop?'

In onderstaand filmpje legt Joe Bonamassa uit hoe je verschillende klanken kunt creëren met alleen de tone- en volumeknop:
